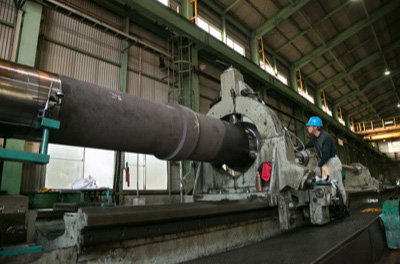

BTA
小ロット品から量産品まで、高品質・短納期にて対応
ステンレス、インコロイ、ハステロイ、チタン、純銅など幅広い難削材加工技術を誇る
穴あけを極めた究極のスペシャリスト
■最大孔径Φ760、最長10m迄の大径BTA加工が可能
ソリッド加工
加工孔の全てを切粉にする方法
加工範囲直径：Φ30～180
精度：面粗度 25S 、公差 ±0.5㎜（標準）
トレパニング加工
芯材を残し、ソリッド加工に
比べ低い動力で加工できます
加工範囲直径：Φ125～500
精度：面粗度 25S 、公差 ±0.5㎜（標準）
カウンター加工
穴拡げ、仕上げ加工、ホーニング
下加工をするときに用いる
設備概要
| 名 称 | ベッド上の振り (mm) |
加工孔径 ( Φ ) |
最大長さ (mm) |
最大重量 (Kg) |
|---|---|---|---|---|
| BTA1号機深孔加工（1B） | 1,500 | 50～500 | 11,000 | 18,000 |
| BTA5号機深孔加工（5B） | 1,100 | 50～265 | 8,000 | 6,000 |
| BTA6号機深孔加工（6B） | 550 | 30～110 | 4,000 | 2,000 |
| BTA7号機深孔加工（7B） | 700 | 30～165 | 5,000 | 3,000 |

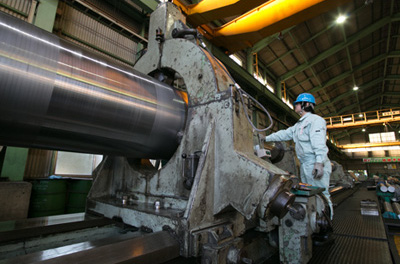

旋盤
小ロット品から量産品まで、高品質・短納期にて対応
ステンレス、インコロイ、ハステロイ、チタン、純銅など幅広い難削材加工技術を誇る
削りを極めた至高のエキスパート
■外径：Φ1,500（ベッド上）・最長12m、大型長尺旋盤で最大単重量15tまで可能
設備概要
| 名 称 | ベッド上の振り (mm) |
加工外径 ( Φ ) |
最大長さ (mm) |
最大重量 (Kg) |
|---|---|---|---|---|
| 大型旋盤（12Ｌ） | 1,000 | 900 | 12,000 | 12,000 |
| 長尺旋盤（10L1） | 850 | 550 | 10,000 | 6,000 |
| （10L2） | 950 | 650 | 10,000 | 6,000 |
| （9L） | 1,020 | 550 | 9,000 | 3,000 |
| 大型ＮＣ旋盤（8NC） | 1,660 | 1,200 | 8,000 | 12,000 |
| NC旋盤（4NC） | 600 | 440 | 4,000 | 2,500 |
| 中型旋盤（6L） | 850 | 525 | 6,000 | 5,000 |
| 小型旋盤（3L） | 850 | 550 | 3,000 | 3,000 |
| パイプ内面研削機（PG） | 100 ? 400 | 8,000 | ||
| NC横中ぐり盤（NCBO） | 左右1,450×前後2,000×上下1,500㎜ | |||
| バンドソー | 直径400㎜ 1,000㎜ 計 3台 | |||
| 天井クレーン | 15t、10t、5t、2.5t8碁 | |||
